Yagi-Antenne 6m, 6 El. 1R.


50_6

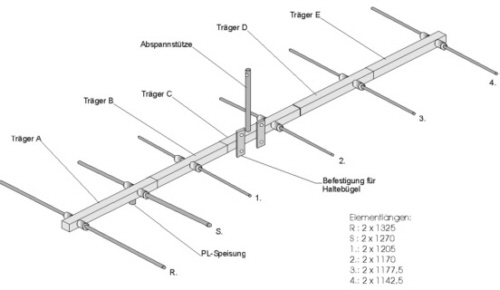

Gefertigt aus einer Aluminiumlegierung,
Trägerrohr 35 x 35 x 2 mm, 5-teilig.
Strahler und Dipol aus 12 x 1 mm Alu-Rundrohr.
Die einzelnen Trägerrohre werden über Klemmstücke
aus Al-Rundrohr 35 x 5 mm geklemmt.
Die Abspannstütze wird für ein Abspannseil
(nicht im Lieferumfang) benötigt. Dieses wird einfach
am Refl. und den letzten Dir. befestigt.
Durch die Bohrung in der Abspannstütze gezogen,
wird das Seil durch Drehen der Stütze gespannt.
Zur Befestigung am Mast dienen 2 Edelstahlbügel.

Der Trafo von 12,5 Ohm auf 50 Ohm ist im Trägerrohr
untergebracht.

Die 4 und 5-teilige Variante unterscheiden sich nur
in der Länge der Trägerrohrteilstücke.
