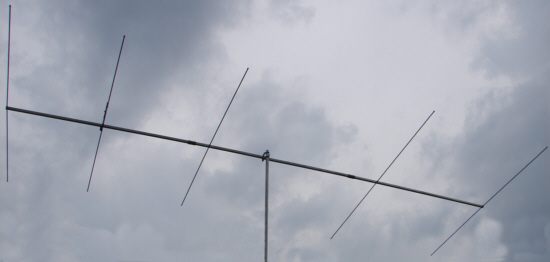

Yagi-Antenne 6m, 5 El. 1R.


50_5_18
Gefertigt aus einer Aluminiumlegierung,
Trägerrohr 25 x 25 x 2 mm, 3-teilig.
Strahler und Dipol aus 10 x 1 mm Alu-Rundrohr.
Die einzelnen Trägerrohre werden über Klemmstücke
aus Al-Rundrohr 45 x 5 mm und M6-Schrauben geklemmt.
Die Elemente werden durch geschlitzte Verbindungsstücke
mit M5 Innensechskanntschrauben geklemmt.

Zur Befestigung am Mast dienen 2 Stahlbügel.

Durch eine Gammaanpassung erfolgt die Transformation auf 50 Ohm.
Der Kondensator der Gammaanpassung ist als Rohrtrimmer
mit 1mm Abstand ausgeführt und hält somit auch höhere
Belastungen aus.

Messung:

f(m): 50,1 MHz ( SWR 1 : 1,0 )
49 - 51 MHz ( SWR 1 : 2,0 )
48 - 51,5 MHz ( SWR 1 : 3,0 )
