Anschluß über beliebige Buchse,

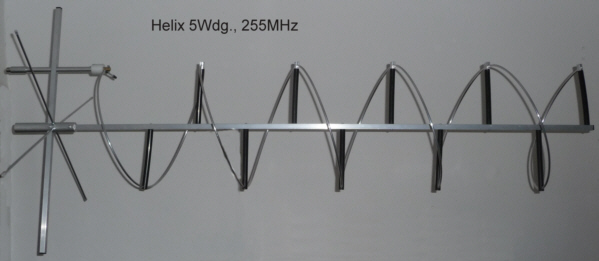

Die Antenne besteht aus 5 Windungen 6mm Aluminiumdraht
Im Lieferumfang befinden sich 5 einzelne Windungen, die
bei der Montage auf die PE-Stützen geklemmt werden.
Als Träger dient ein AL-Rohr 15x15x2mm.
Ein Reflektorrohr ist ebenfalls Vierkantalu-rohr und dient
gleichzeitg als Aufnahme für die Einspeisung.
Die Antenne wird in Vormastmontage gehalten.
Dafür liegt eine doppelte Stahlschelle, welche als Kreuzschelle
zusammengesetzt wird, bei.
Messung: f(m):255MHz
1,0 (249 - 261)MHz
2,0 (233 - 274)MHz
3,0 (225 - 285)MHz
Technische Daten:
Gewinn: 10 dBd
Gesamtlänge: ca. 1700 mm
Reflektor.dm: 730mm
|
