Duoband-Groundplane 2m / 70cm

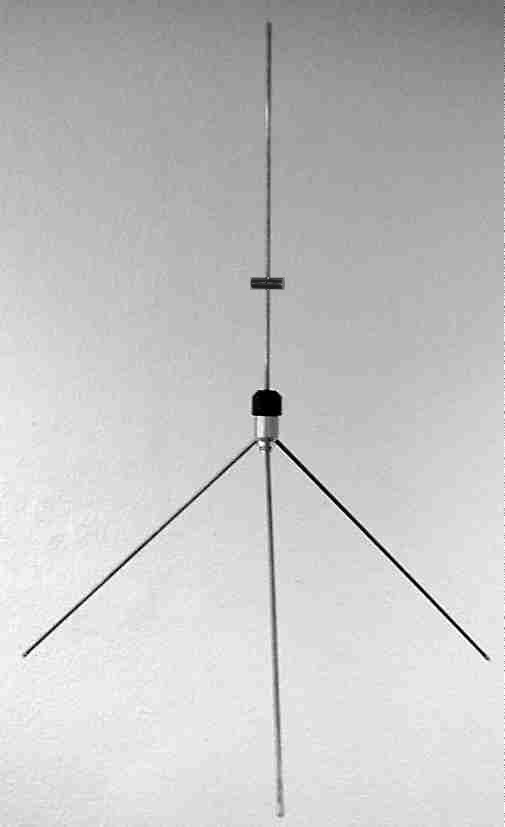

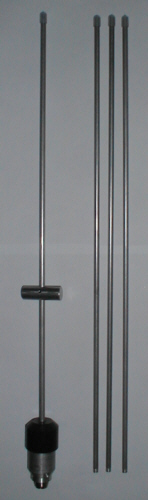

gp2_70 gp2_71
1/4 Strahler aus Alu Durchmesser 6mm.
Grundkörper aus Alu Dm. 30 mm,
isoliert mit PE-Material Dm.35 mm
3 Radiale zum einschrauben.
Die Resonanz bei 70cm wird über einen
Stub ausgeführt.

Messung:
145MHz
SWR 1: 1,2 bei 145MHz
SWR 1 : 2   bei 139 - 152 MHz

435MHz
SWR 1 : 1,0 bei 435MHz
SWR 1 : 2 bei 425 - 450 MHz
