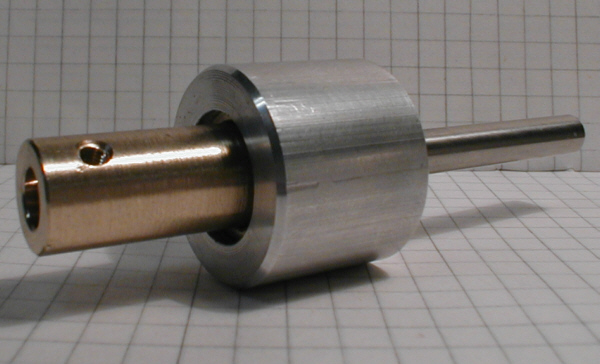

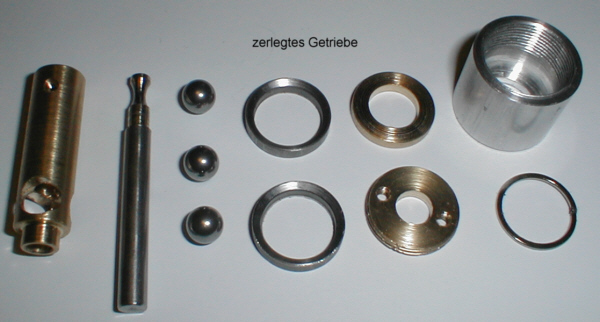

1. Planetengetriebe

Neu in unserer Fertigung sind diese Planetengetriebe
mit einer Übersetzung von 9 : 1.
Antrieb erfolgt über eine Edelstahlachse vom Durchmesser 6mm auf eine Messingbuchse mit Lochdurchmesser 6mm.
Gehäuse aus Alu (Durchmesser 25mm).
Durch 2 Stück M3 Gewinde kann das Getriebe befestigt werden.

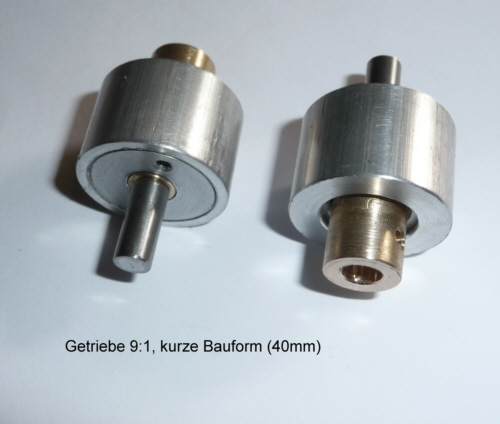

Im unteren Bild sind diese Getriebe in nur 40mm Gesamtlänge ausgeführt.



getrgetr_bef

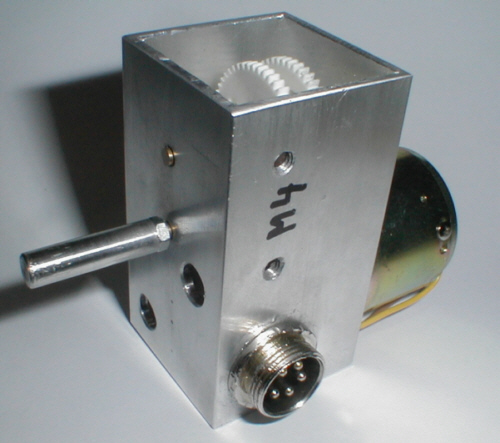

2. Zahnradgetriebe / Alu-Winkel

Diese Getriebe werden komplett mit Motor und
Anschlußbuchse geliefert.
Die Befestigung erfolgt durch zwei M4-Gewinde.
Die Anschlußachse kann beliebig gewählt werden
(im Bild:6mm-Achse).

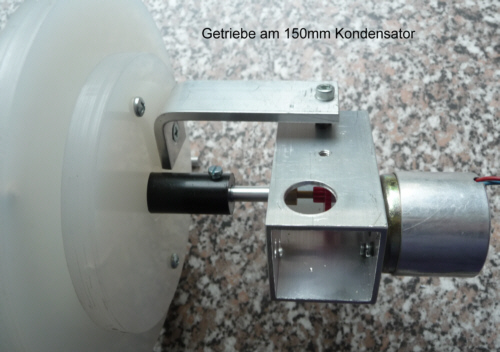

Verwendung finden Plastzahnräder, welche zum
Drehen von Kondensatoren an magnet. Antennen
völlig ausreichend sind.
Der Motor läuft mit ca. 3000 Umdr./min bei 5V DC.
Folgende Übersetzung kann kann gewählt werden:

1 : 5       - 600 Umdr/min
1 : 25     - 120 Umdr/min
1 : 125   -   24 Umdr/min
1 : 625   -     5 Umdr/min
1 : 3125 -     1 Umdr/min
